【JETI从入门到精通】入门篇之接收机对频

随着越来越多的国内用户使用JETI,本站将会推出一系列JETI入门教程及使用技巧供大家参考,教程中,将以JETI DS24购买 下载中文说明书)为范例进行讲解(JETI不同型号遥控软件部分大致相同)。


在了解JETI前,我们先来简单了解一下位于捷克的制造商。该公司由Jelen先生和Tinka先生于1993年成立,自公司成立以来,它的目标是生产各种电子元件,特别是覆盖众多型号的电子调速器(电调)。 如今,该公司已拥有多名员工,并以现代SMT技术(表面组装技术)生产。


该公司旗下涵盖电机、电调、舵机、遥控、接收机、传感器等众多电子产品,这些产品被全世界30多个国家的玩家使用。


JETI接收机分为两类,一类为独立接收机(部分独立接收机也可再单独接入卫星作为备份),另一类为解码器+卫星模式(部分接收机亦可做为卫星),我们首先讲解独立接收机对频方法。

独立接收机对频模式

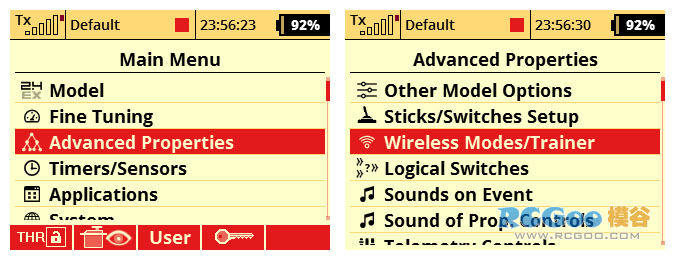

独立接收机对频相对简单,对频需要插入对频线(上图所示),打开遥控,按“MENU”键进入主菜单,选择第三项“Advanced Properties(高级属性设置)”,进入“Wireless Modes/Trainer(无线模式/教练模式)”。


进入“Wireless Modes/Trainer(无线模式/教练模式)”菜单后,第一项为模式选择,JETI提供了四个选项,分别为Default(默认模式)Student(学生模式)Teacher(教练模式)Double Path(双路模式)

默认模式:适用于独立接收机对频
学生模式:将发射机做为学生端,可共享教练端设置(后期的教程中会提及)
教练模式:将发射机做为教练端,可与学生端无线传输,并对其进行控制(后期的教程中会提及)
双路模式:适用于解码器+卫星模式对频


系统默认模式为“Default(默认模式)”,将光标移至“Pair primary TX module(主传输模块)”,按下确认键,当光标变为“漏斗状”时,则开始自动扫描接收机信号。

将对频线接入接收机任意接口(下图所示),电源线按接收机标注正负极方向接入任意接口通电即可。


当遥控获取到接收机信号后,会提示用户,是否对该接收机进行匹配(下图左),按下“F5”键,选择“Yes”进行确认。对频完成后,Pair primary TX module(主传输模块)”选项将会由漏斗状变为“”,至此,独立接收机对频完成,拔下接收机对频线即可。


双路对频模式

在双路模式下,解码器可匹配两个以上的 卫星接收机(以下简称卫星),解码器仅负责处理信号,卫星则负责接收信号。以下,我们将以 Central Box 200(以下简称CB200)为例,讲解双2.4G卫星+900M备份卫星对频方法。

注:使用900m卫星,需将CB200升级为1.31版本,否则900m卫星将无法使用,点击这里 可以下载升级程序。


打开遥控,按“MENU”键进入主菜单,选择第三项“Advanced Properties(高级属性设置)”,进入“Wireless Modes/Trainer(无线模式/教练模式)”,将“Mode”选项更改为“Double path(双路模式)”(下图左)。

将光标移至“Pair primary TX module(主传输模块)”,按下确认键,当光标变为漏斗状时,则开始自动扫描卫星信号(下图右)。


卫星对频与独立接收机对频程序一样,同样需要使用对频线进行对频(下图所示),将对频线接入2.4G卫星PPM接口,使用CB200中搭配的延长线,接入卫星Ext接口(请按卫星上标识正负极接入),另一端延长线接入CB200两侧标识 RX1(主卫星) 接口(请按CB200上标识正负极接入),并将电池接入CB200。


当遥控获取到接收机信号后,会提示用户,是否对该接收机进行匹配(下图左),按下“F5”键,选择“Yes”进行确认。对频完成后,“Pair primary TX module(主传输模块)”选项将会由漏斗状变为“”,将对频线拔掉,并按同样方法接入第二个2.4G卫星,并接入 CB200 RX2 接口,将光标移至“Pair Secondary TX module(配对第二个传输模块)”,进行配对,配对完成后,Pair Secondary TX module(配对第二个传输模块)选项将会由漏斗状变为“√”,拔掉对频线即可。至此,两个2.4G卫星对频完成。


CB200在接入两个2.4G卫星同时,也可接入900m备份卫星,900m备份卫星也可做为4通道接收机使用,部分独立接收机也可接入900m备份卫星,对频方法可参考CB200。


将光标移至“Enable 900MHz Backup(启用900MHz备份)”,按下确认键,系统将会自动开始扫描900m卫星信号。


900m卫星为4通道接收机,有4个可接入通道,分别为1-I/O2-E13-E24-Ext,4个通道可分别在遥控中更改为用户所需接口模式,我们以 2-E1 接口为例讲解。将延长线接入900m卫星 2-E1 接口请按卫星上标识正负极接入),另一端延长线接入 CB200 Ext 接口,对频线接入900m卫星任意接口,将光标移至“Pair 900MHz TX module(配对900MHz传输模块)”,进行配对,配对完成后,“Pair 900MHz TX module(配对900MHz传输模块)”选项将会由漏斗状变为“”,拔掉对频线即可。至此,三个卫星对频完成。


对频完成后,还需要对卫星和CB200进行设置,才能使其生效。按“MENU”键,进入主菜单,选择“Model(模型菜单)”,进入最后一项“Device Explorer(设备资源管理器)


进入Device Explorer(设备资源管理器)”菜单后,会列出当前已接入的设备,我们需要将两个2.4G卫星分别设置为 Ex Bus & PPM Pos 模式,将光标移至第一个“RSAT EX”,按确认键进入,选择“Serial Link(连接方式)”,更改为“Ex Bus & PPM Pos”模式即可,第二个卫星重复第一个步骤即可。


同样,也需要更改900m卫星接口方式,选择“RSat900”,进入“Alternative Pin Config(接口模式配置)”,选择我们接入的 2-E1 接口,更改模式为“EX Bus”即可。


由于 CB200 Ext 接口默认为传感器接口,我们将900m卫星接入 CB200 Ext 接口后,需要对CB200接口进行更改,使其支持900m卫星。选择“CBOX200”,进入“Alternative Pin Config(接口模式配置)”菜单,选择“Ext1”接口,更改为“Receiver”模式即可。
