【JETI从入门到精通】进阶篇之曲线设定

在日常飞行过程中,如何精确、细腻的操控飞机是我们经常探讨的话题。曲线设定,能够在很大程度上改善飞行习惯,如舵量大小、Exp设定,都能够帮助玩家更细腻的操控飞机。本期,我们讲解 Jeti DS24 的曲线设定方法。

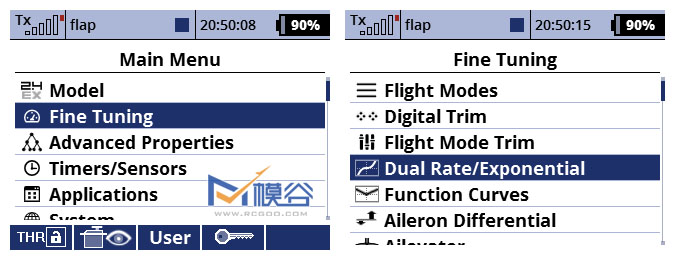

首先,我们点击 Menu 按钮,选择 "Fine Tuning(微调)" 菜单,进入 "Dual Rate/Exponential(双比率/曲线)"。

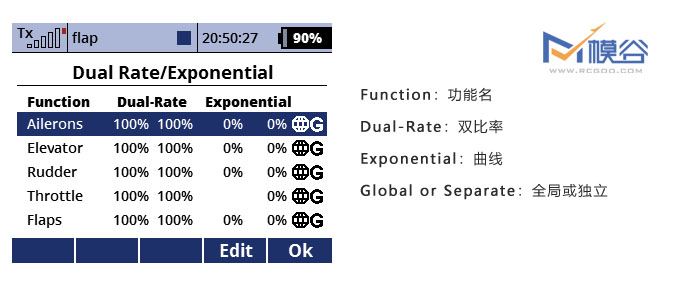

进入 "Dual Rate/Exponential(双比率/曲线)" 菜单后,我们先来介绍界面中的每项内容。


"Function(功能名)":用于区分不同通道的名称。
"Dual/Rate(双比率)":多比率行程设置。
"Exponential(曲线)":用于设置当前通道下的曲线。
"Global or Separate(全局或独立)":全局或独立的飞行模式设置。

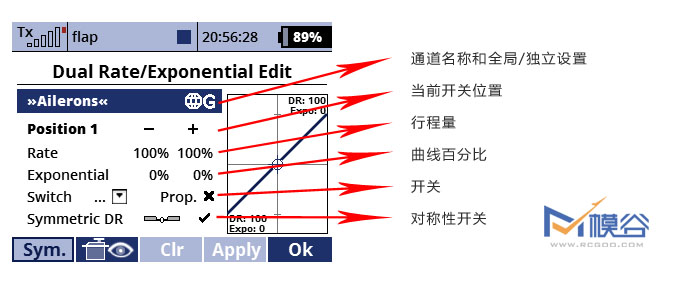

通过转动 3D旋钮,将需要设定的通道高亮选择,点击 F4(Edit) 或点击 3D旋钮 进入设置菜单。


"通道名称和全局/独立设置":当选择 Global(全局) 时,所设置的参数,对当前模型全局生效。选择 Separate(独立) 时,可对每个飞行模型的曲线进行设置。
"当前开关位置":在设置开关后,此处显示当前开关位置。
"行程量":通过调整当前百分比,来增大或减小舵量大小。当需要独立设置时,点击屏幕下方 F1(Sym) 按钮,可分别设置两边不同行程量,注:调整后,对称性开关必须为关闭状态
"曲线百分比":通过调整当前百分比,来增加或减小曲线,以帮助更好的控制飞行手感。当数字为正数时,曲线变小,操作控制杆时较为细腻,数字为负数时,曲线变大,操作控制杆时较为灵活。注:此处与 Futaba 曲线设置相反,Futaba 为负数时,曲线变小。
"开关":通过设定二段或三段开关,来实现多种情况下的设定,如大小舵量设置。
"对称性开关":关闭对称性开关后,可独立调整两边不同的行程量或曲线。

我们以设置副翼为例,来讲解实际设置中的一些操作。

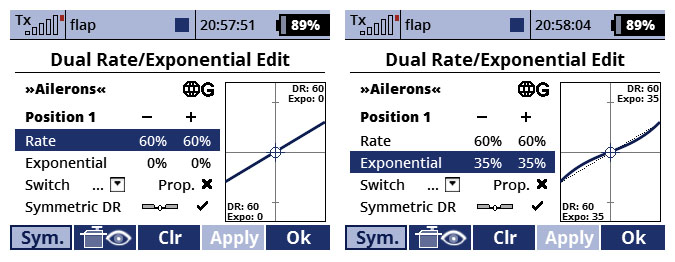

上图中,将副翼的 "Rate(行程量)" 值,调整为 60%,此时,副翼的舵量将会被限制在 60% 状态。注:此处基础舵量,以 "Model(模型)" 下 "Servo Setup(舵机设置)" 中相对应通道的限制量为基础,当对应通道的限制量在 60% 时,此处的 "Rate(行程量)100% 将会以 60% 为基础。所以,我们强烈建议在调整舵量的情况下,尽量采用"Dual Rate/Exponential(双比率/曲线)" 菜单进行设置。关于通道参数设置篇,我们在前面的文章中专门提及,这里将不做阐述(【JETI从入门到精通】进阶篇之通道参数设置)。如需单独调整两侧行程量,可点击屏幕下方 F1(Sym) 按钮后,进行独立调整,调整后,对称性开关必须为关闭状态,否则将不会生效

同样, "Exponential(曲线)" 值,我们调整为 35%,此时,当操作操纵杆时,曲线变小,控制较为细腻。曲线值可根据自身飞行习惯调整,如果平时操作摇杆时,打舵量较大,可将曲线值加大,能更好的帮助我们细腻的操控飞机。此处需注意的是,Jeti 的曲线值与 Futaba 正好相反,Futaba 曲线值为负数时,曲线变小。

在平时飞行过程中,我们通常会遇到需要使用大小舵的情况,我们可设定一组开关,对大小舵进行切换。

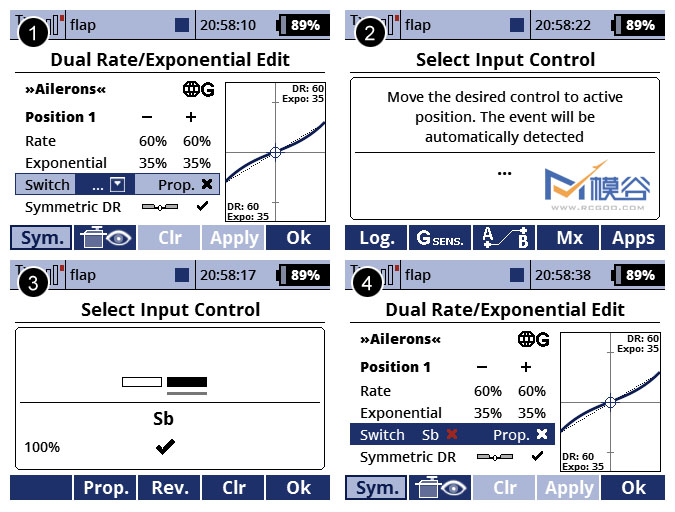

转动 3D旋钮,选择 "Switch(开关)" 选项(上图①),点击 3D旋钮,进入开关设置(上图②),这里我们以 Sb 开关为例,拨动 Sb 开关,系统自动识别开关后(上图③),点击屏幕下方 F5(Ok) 按钮完成设置。

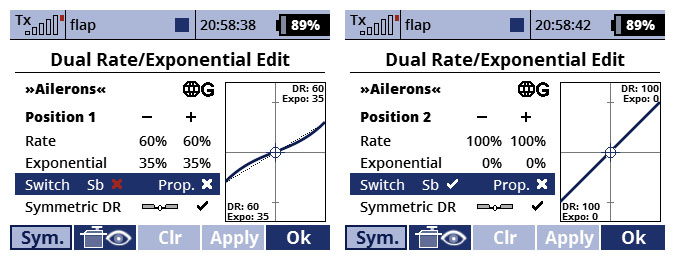

此时,我们拨动 Sb 开关,即可看到在开关打开的状态下,所有设定变为初始值,这时,可根据自行需求,进行设定。


在设定曲线时,难免会遇到需要精细调整的情况,如:多点调整或更多其他的曲线设定,"Dual Rate/Exponential(双比率/曲线)" 将无法满足我们的需求,这时,则需要用到 "Function Curves(功能曲线)" 来实现更复杂的曲线设定。

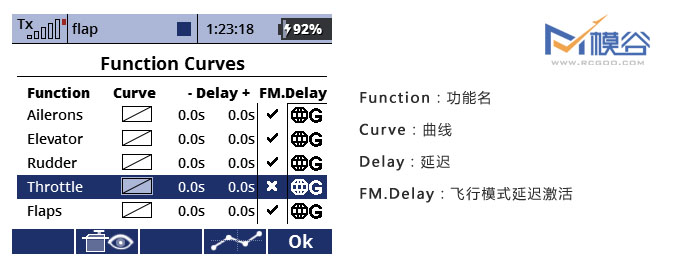

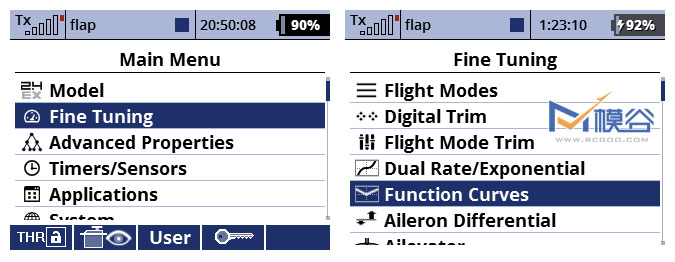

点击 Menu 按钮,选择 "Fine Tuning(微调)" 菜单,进入 "Function Curves(功能曲线)"。"Function Curves(功能曲线)" 较多的应用在汽油机油门曲线等设置上。下面,我们将以油门曲线为例,讲解如何设定功能曲线。我们先来认识一下 "Function Curves(功能曲线)" 菜单界面


"Function(功能名)":用于区分不同通道的名称。
"Curve(曲线)":曲线模式,不同的曲线模式,此处显示不相同。
"Delay(延迟)":用于设置延迟时间,类似于舵机延迟。
"FM.Delay(飞行模式延迟激活)":用于飞行模式的转换中,激活/解除特定的功能延迟。

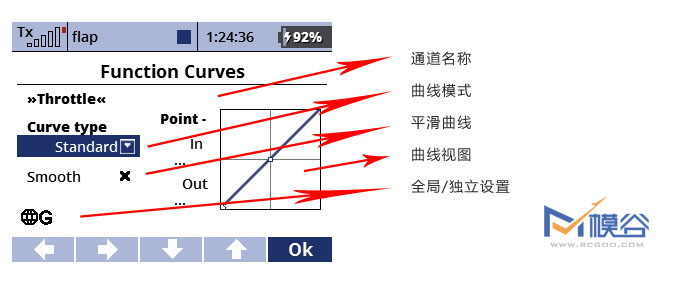

通过转动 3D旋钮,将需要设定的通道高亮选择,点击 F4 或点击 3D旋钮 进入设置菜单。


"通道名称":用于区分不同通道的名称。
"曲线模式":可选择曲线类型,DS24 内置了 12 组不同的曲线模式,可根据自行需求进行选择。
"平滑曲线":打开平滑曲线后,将使每个控制点之间形成平滑的曲线。
"曲线视图":用于直观的编辑不同模式下的曲线设定。
"全局/独立设置":用于飞行模式的转换中,激活/解除特定的功能延迟,此处无法更改,如需更改,可在上一界面进行操作。

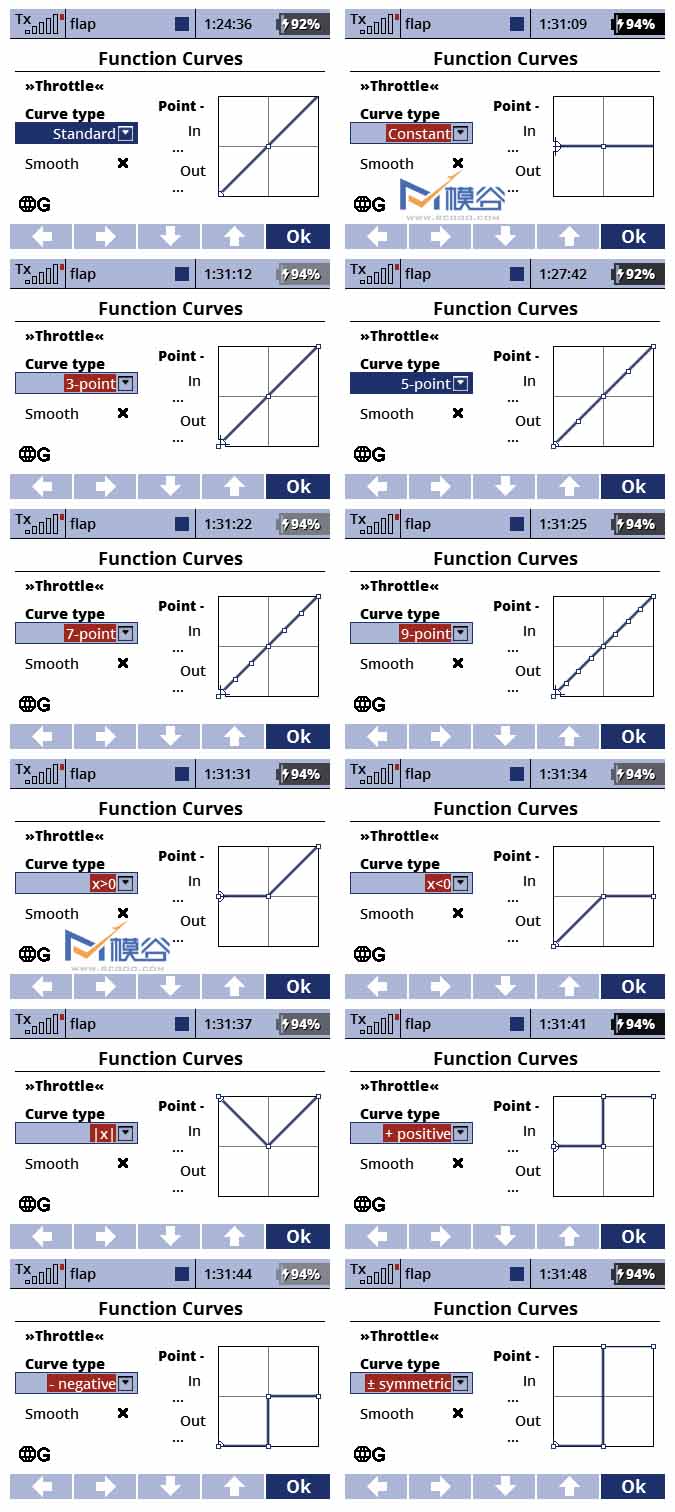

曲线模式分为:Standard(标准)、Constant(恒定)、3-point(3点模式)、5-point(5点模式)、7-point(7点模式)、9-point(9点模式)、x>0、x<0、|x|、+ positive、- negative、± symmetric

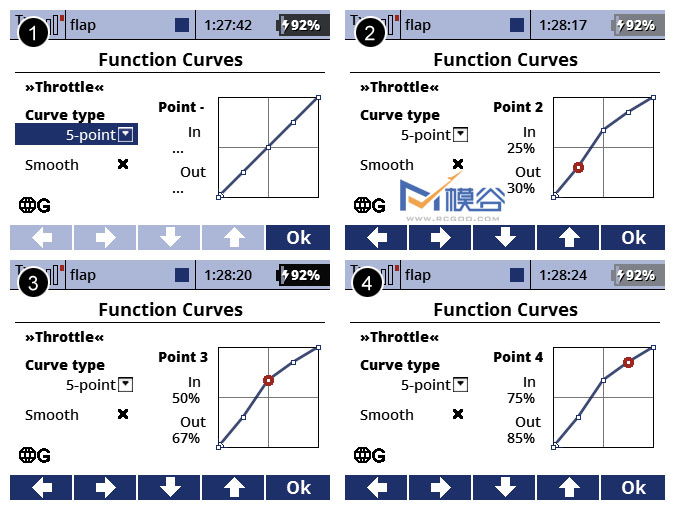

在实际应用过程中,多点模式是我们常用的,其他模式我们不再一一阐述。转动 3D旋钮,将曲线类型更改为 "5-point(5点模式)",点击 3D旋钮 确认,此时,右侧曲线视图将提供 5个 可供设置的点位(下图①)。转动 3D旋钮,选中右侧曲线视图,点击屏幕下方 F1F2 按钮,可在点位之间水平切换,F3F4 按钮或转动 3D旋钮 ,可编辑当前点位的数值。


点击 F2 按钮,将光标移动至第2个点位,转动 3D旋钮 将点位值提高至 30%(上图②),以此类推,分别将后面2个点位提升至 67%(上图③)85%(上图④),这样,我们可以得到一条在中位情况下油门位置偏高的曲线。

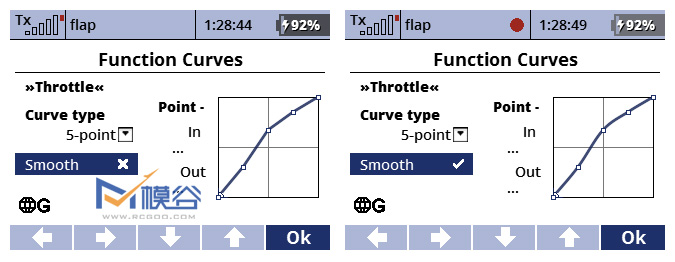

如需使点位之间的曲线过度较为平滑,可将 "Smooth(平滑曲线)" 开关打开(上图所示)。


以上,为 JETI DS24 曲线设定讲解,如有任何疑问或问题,可识别下方二维码,关注本站微信公众号进行提问。
