【JETI从入门到精通】进阶篇之飞行模式

飞行模式常用于在不同飞行状态下的不同设置,每个模型可以设置十组飞行模式,为方便识别,每个飞行模式可单独命名。本期,我们以襟翼为例,讲解飞行模式在实战中的应用(点击查看Futaba Condition模式在实战中的应用)。

在日常飞行中,襟翼属不可或缺的一部分,但在设置襟翼后,难免会需要补偿副翼或升降,但通常情况下,我们会通过飞行过程中打开襟翼,判断补偿舵量,降落后,通过遥控混控进行调整,一次一次循环,直至打开任何一段襟翼情况下不需要补偿即可。这样调整,不仅繁琐,而且某种程度上来说还会带来安全隐患。此时,我们通过设置飞行模式,将每段襟翼的微调独立,在空中调整微调即可。

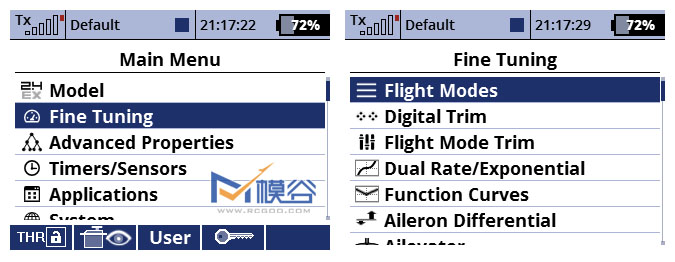

首先,我们点击 Menu 按钮,选择 "Fine Tuning(微调)" 菜单,进入 "Flight Modes(飞行模式)"。


进入 "Flight Modes(飞行模式)" 菜单后,默认情况下,会有一条 Default 默认模式,且无法删除。下面,我们来介绍界面中的每项内容。


"Label(标签)":用于区分不同模式下的名称,例如:襟翼1、襟翼2等等。
"Delay(延迟)":当舵面从初始位到开关位时,会对飞行姿态造成影响,此时,使用延迟功能,可避免此类影响(注:油门锁定不受此功能影响)。
"Switch(开关)":设置模式开关位置。
"声音文件":此处可设置音频,亦可在 "Advanced Properties(高级属性)" 菜单 "Sounds on Event(声音事件)" 栏目进行设置,但与之不同的是此处设置的音频文件,在开机后会立即进行播报,而在声音事件中设置的,只有在激活开关时,才会进行播报。

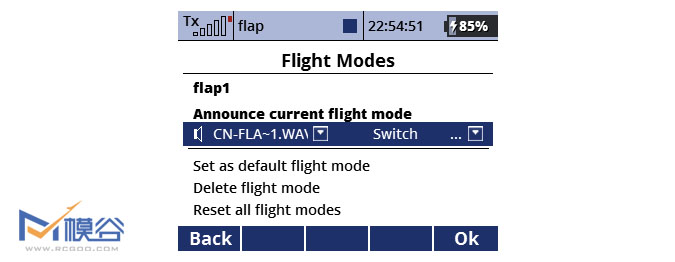

在任意一条非默认模式条目下,点击 F4 按钮,可进入设置界面。


"Set as default flight mode(设置为默认飞行模式)":设置当前选择条目为默认飞行模式,在默认模式下,条目将不可删除。
"Delete flight mode(删除飞行模式)":删除当前条目飞行模式。
"Reset all flight modes(重置所有飞行模式)":将所有飞行模式设置清除,但不会删除该条目,当清除设置后,相对应的数字微调也会被重置为 Global(全局)

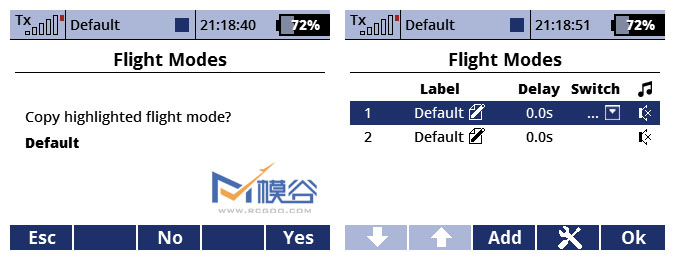

在了解各项设置菜单后,我们以襟翼为例,讲解飞行模式在实战中的应用。在 "Flight Modes(飞行模式)" 界面中,点击 F3(Add) 按钮,系统会询问:Copy highlighted flight mode?(复制高亮显示飞行模式?),点击 F5(Yes) 按钮,确认新增一条飞行模式。此时,系统会以当前选中条目为基础,复制新增一条新的条目。

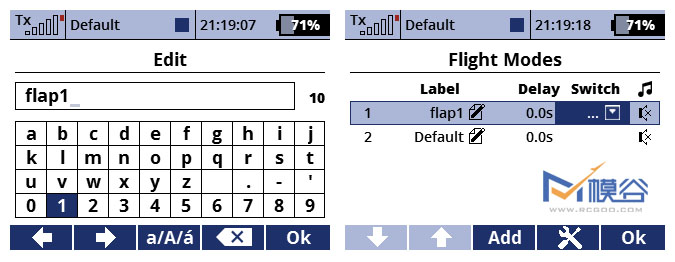

选中刚刚新增的条目,点击 3D旋钮 进入设置。转动 3D旋钮,将光标移动至 "Label(标签)" 菜单下并点击 3D旋钮 进入编辑状态。为便于区分,此处我们设置为 flap1,点击 F5(Ok) 按钮确认。

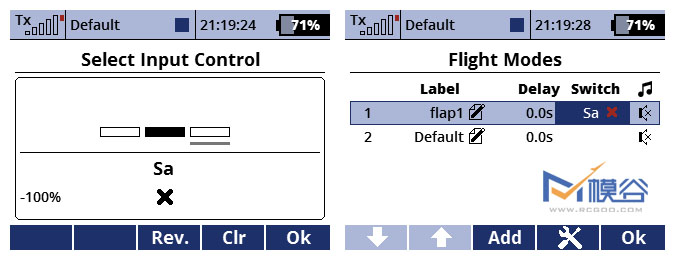

转动 3D旋钮,将光标移动至 "Switch(开关)" 菜单下并点击 3D旋钮 进入开关选择,此处的开关与襟翼开关相同,我们以 Sa 开关为例,拨动 Sa 开关,使 Sa 开关在中间位(一档襟翼位置),点击 F5(Ok) 按钮确认。

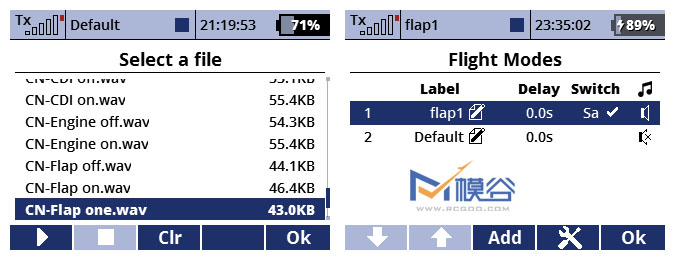

继续转动 3D旋钮,将光标移动至 "音频文件" 选择菜单下并点击 3D旋钮 进入选择音频(点击这里下载中文音频文件点击 F5(Ok) 按钮确认。

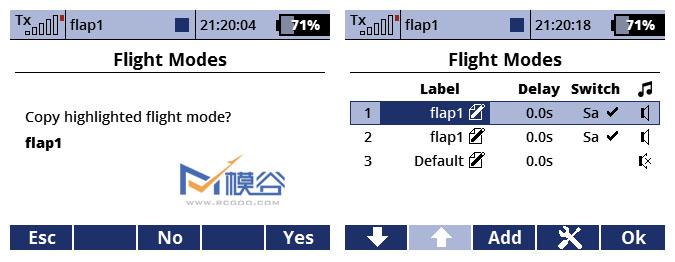

第一条飞行模式已设置完成,由于我们是两段襟翼,所以还需添加一条飞行模式。继续点击 F3(Add) 按钮,同样系统会询问:Copy highlighted flight mode?(复制高亮显示飞行模式?),点击 F5(Yes) 按钮,确认新增一条飞行模式。此条新增的模式,则以 flap1 做为基础复制新增。

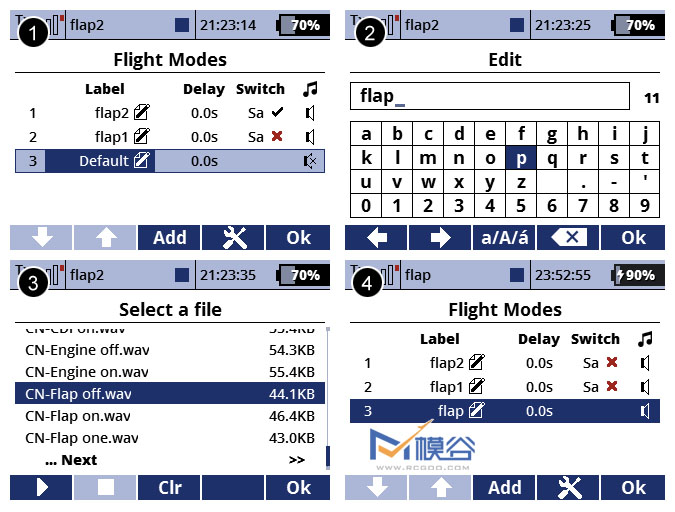

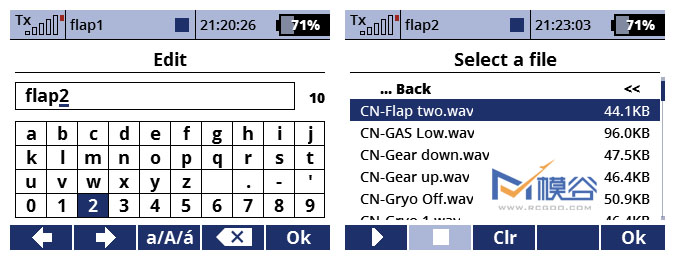

同样,我们将新增的条目命名为 flap2 ,开关设置为 Sa,此处开关位需要注意,在设置时,开关位处于中间位置状态,然后进入开关设置界面,拨动至第二档襟翼所在开关位。选择声音文件点击 F5(Ok) 按钮确认。


为便于区分,我们将默认条目的 "Label(标签)" 更改为 flap,选择声音文件点击 F5(Ok) 按钮确认。


此时,我们的飞行模式条目设置已经完成,可以注意到当拨动襟翼开关时,顶部菜单栏,将会相应的变化至设置的飞行模式名称。但在未设置微调模式情况下,微调将不会独立调整。

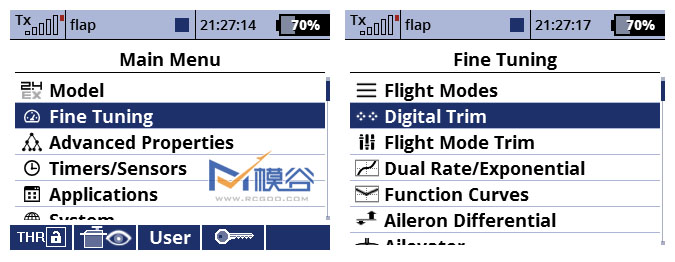

点击 Menu 按钮,选择 "Fine Tuning(微调)" 菜单,进入 "Digital Trim(数字微调)"。


进入 "Digital Trim(数字微调)" 后,选择需要独立的微调,在襟翼开启状态下,我们常用的到舵面微调为 Ailerones(副翼)、Elevator(升降),两组舵面,我们只需将这两组舵面的属性由全局更改为独立即可。


旋转 3D旋钮,选择 Ailerones(副翼) 条目(上图①),点击 3D旋钮 进入设置,转动 3D旋钮 将光标移动至 G 选项(上图②),点击 3D旋钮 进入选择,默认情况下为 Global(全局) 模式,我们需要将该条目微调改变为独立模式,所以我们转动 3D旋钮 选择 Separate(分离) 选项(上图③),点击 F5(Ok) 按钮确认。Elevator(升降) 条目重复以上设置即可。

此时,我们两段襟翼微调开关进行分离,返回主界面,观察顶部状态栏,我们开关位在 flap,即襟翼关闭状态,右下角所有微调为 0% 初始状态。


为更好的理解微调独立的概念,我们模拟在飞行过程中打开襟翼,调整副翼和升降微调的情景。

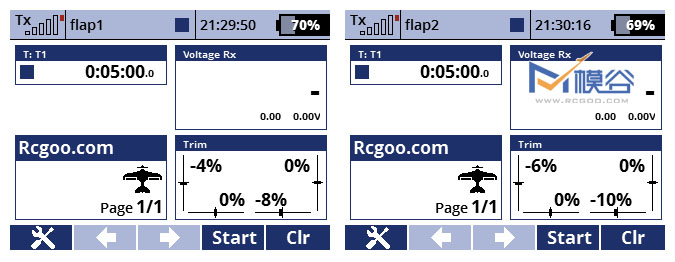

拨动 Sa 开关,打开一段襟翼(上图左),顶部状态栏变化为 flap1,此时,我们调整副翼微调为 -8%,升降微调为 -4%。再次拨动 Sa 开关,打开二段襟翼(上图右),顶部状态栏变化为 flap2,我们继续调整副翼微调为 -10%,升降微调为 -6%这样,我们在襟翼的三个位置下微调将互不干扰,可分别进行调整。


以上,为 JETI DS24 飞行模式设置讲解,如有任何疑问或问题,可识别下方二维码,关注本站微信公众号进行提问。
