【JETI从入门到精通】进阶篇之混控设定

# 遥控设备 2020-01-12 02:00 来源：模谷作者：模谷

混控的设定，在航模飞行中属较为常见，其常见的有：副翼升降混控、方向前轮混控、襟翼升降混控等，但目前市面上所常见的遥控中，以上提及的混控方式都已基本内置，无需进行混控设定。当出现特殊设定，如：侧飞时，设定方向与副翼混控、方向与升降混控则能更好的修正侧飞癖性（Futaba 实例：探讨侧飞癖性及修正方法），我们就需要用到 "Free Mixes(自由混控)"。

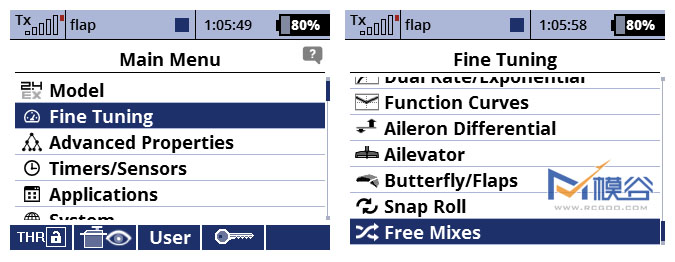

首先，我们点击 Menu 按钮，选择 "Fine Tuning(微调)" 菜单，进入 "Free Mixes(自由混控)"。

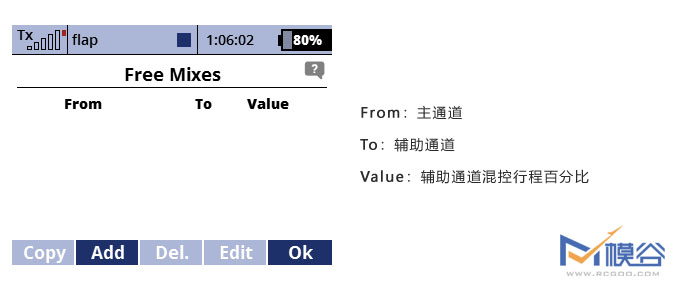

进入 "Free Mixes(自由混控)" 菜单后，我们先来介绍界面中的每项内容。

"From(主通道)"：指定控制功能或者输入功能。
"To(辅助通道)"：辅助通道。
"Value(值)"：辅助通道的混控行程百分比。

下面，我们以方向混控副翼为例，来设定混控。首先，点击屏幕下方 F2(Add) 按钮（上图所示），进入设置界面（下图所示）。

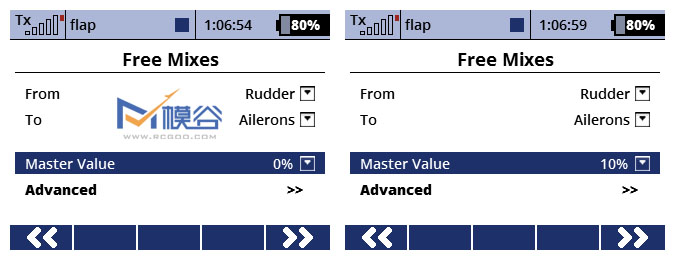

选择 "From(主通道)" 为 "Rudder(方向)" 通道（上图①、②所示），选择 "To(辅助通道)" 为 "Ailerons(副翼)" 通道（上图③、④所示）。设置完成后，设置 "Master Value(辅助通道混控百分比)" 为实际所需值，这里，我们设置为 10%（下图所示）。设置完成后，将光标移动至 "Advanced(高级设置)" 菜单，点击 3D旋钮 或 F5，进入高级设置。

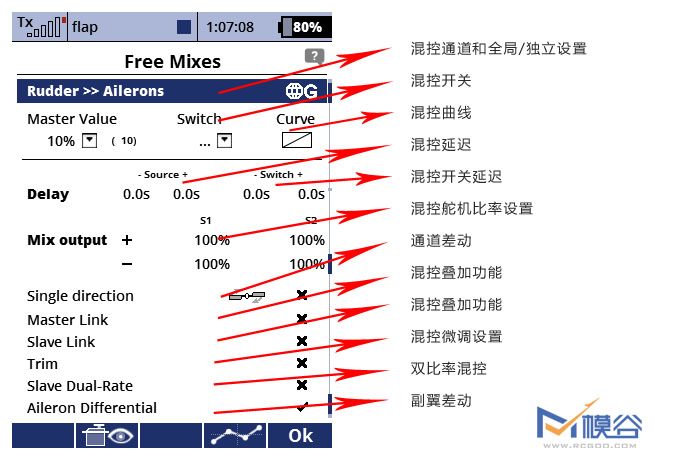

我们通过高级菜单，来分别解析每组菜单的功能含义。

"混控通道和全局/独立设置"：此处显示当前混控的通道情况和全局/独立设置，当选择 "G-(globe)" 模式时，可对所有飞行模式生效，反之选择 "S-Separate" 模式时，可分别对飞行模式进行设置（【JETI从入门到精通】进阶篇之飞行模式）。
"Switch(混控开关)"：可通过设置开关，来启用和关闭当前混控功能，如不设置开关，则默认为开启状态。
"Curve(曲线设置)"：可对当前混控进行可编程曲线设定，具体设定方式在上一期已经详细解读，这里不再阐述（【JETI从入门到精通】进阶篇之曲线设定）。
"Source Delay(混控延迟)"：通过调节正负值，来延迟混控启用的时间，有助于飞行状态之间的平滑过渡。
"Switch Delay(混控开关延迟)"：此处设定，需要启用 "Switch(混控开关)" 才能生效，通过调整此处正负值，来延迟开启或关闭开关的时间。
"Mix output(混控舵机比率设置)"：可调整混控通道的比率。
"Single direction(通道差动)"：当混控副翼类差动通道时，此处需为开启状态。
"Master Link(主通道混控叠加)"：此处开启后，允许其他混控输入，可以通过其他的混控来控制已有的混控。正/负决定混控方向。
"Slave Link(辅助通道混控叠加)"：此处开启后，允许一个混控做为其他混控的输入功能。正/负决定混控方向。
"Trim(微调)"：此处开启后，允许使用混控的微调功能。
"Slave Dual-Rate(双比率混控)"：该设置允许辅助通道受双比率输入影响。
"Aileron Differential(副翼差动)"：该项仅在开启副翼类混控后才会显示。

方向、副翼混控较为简单，无需进行过多的设置，仅需设置主通道、辅助通道及混控比率。如发现混控舵量、方向不对，可通过 "Mix output(混控舵机比率设置)" 进行调整。

V型尾翼混控

(图片来源于网络)

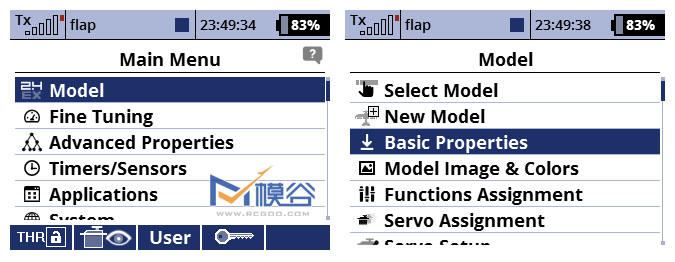

在飞行V型尾翼的飞机时，需要对升降舵和方向舵进行混控，常见的遥控中，基本都内置了V型尾翼模式，Jeti DS24 也不例外，首先，点击 Menu 按钮，选择 "Model(模型)" 菜单，进入 "Basic Properties(基础项目设置)"，将平尾类型更改为 "V尾模式"，创建模型的文章我们在前几期已经提及，这里不在赘述（【JETI从入门到精通】入门篇之新建模型）。

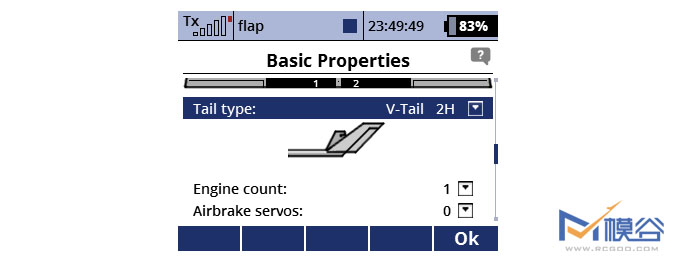

进入 "Basic Properties(基础项目设置)" 后，将 "Tail type(尾型)" 更改为 "V-Tail 2H" 模式，则可激活 "V-Tail Mix(V型尾翼混控)" 菜单。

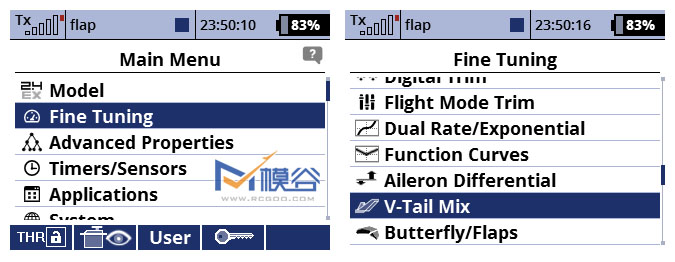

点击 Menu 按钮，选择 "Fine Tuning(微调)" 菜单，进入 "V-Tail Mix(V型尾翼混控)"。

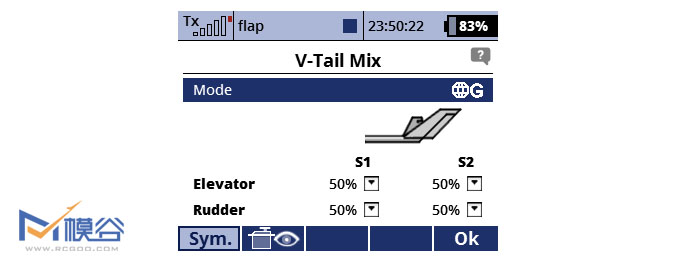

进入 "V-Tail Mix(V型尾翼混控)" 界面后，可看到 "Elevator(升降舵)"、"Rudder(方向舵)" 初始值均为 50%，可使用 3D旋钮 根据实际情况，对数据进行调整。

在 "Mode(模式)" 菜单下，选择 "G-(globe)" 模式时，可对所有飞行模式生效，反之选择 "S-Separate" 模式时，可分别对飞行模式进行设置（【JETI从入门到精通】进阶篇之飞行模式）。

三角翼/副翼升降舵混控

(图片来源于网络)

同样，在飞行三角翼模式的飞机时，需要对副翼及升降舵进行混控，此种方式的混控也进行了初始设置。点击 Menu 按钮，选择 "Model(模型)" 菜单，进入 "Basic Properties(基础项目设置)"，将平尾类型更改为 "无副翼升降舵/三角翼"。

进入 "Basic Properties(基础项目设置)" 后，将 "Tail type(尾型)" 更改为 "None - Elevon/Delta(无副翼升降舵/三角翼)" 模式，则可激活 "Delta/Elevon Mix(三角翼/副翼升降舵混控)" 菜单。

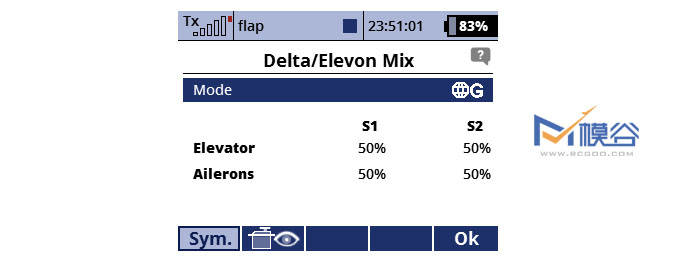

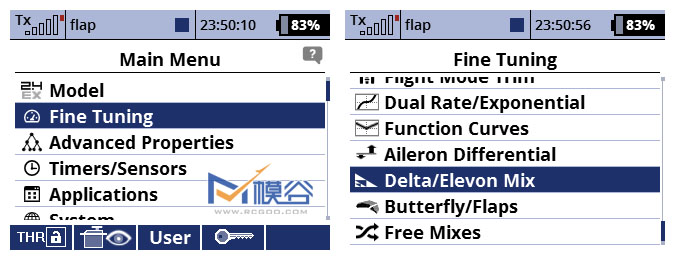

点击 Menu 按钮，选择 "Fine Tuning(微调)" 菜单，进入 "Delta/Elevon Mix(三角翼/副翼升降舵混控)"。进入 "Delta/Elevon Mix(三角翼/副翼升降舵混控)" 界面后，可看到 "Elevator(升降舵)"、"Ailerons(副翼)" 初始值均为 50%，可使用 3D旋钮 根据实际情况，对数据进行调整。
